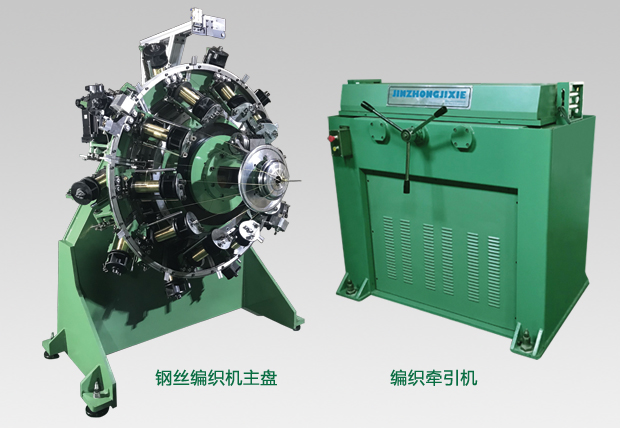

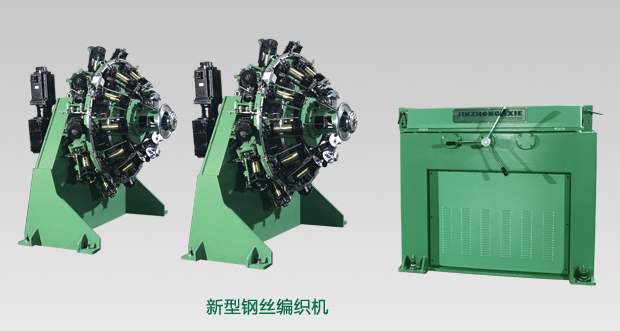

本機是我公司研發制造的一種新型鋼絲編織機，本機采用控制旋轉原理，錠子按圓形軌道做圓周直線運動，它突破了國內外傳統鋼絲編織 8 字交接原理，本機是具有技術專業科技含量高的一款新型鋼絲編織機。
1.本機采用控制式旋轉原理，錠子圓周直線運動，保障了放線漲力的穩定，提高了編織產品質量；
2.整形驅動機構設計，使編織更準確，提高了編織精度，大幅度的提高了編織質量；

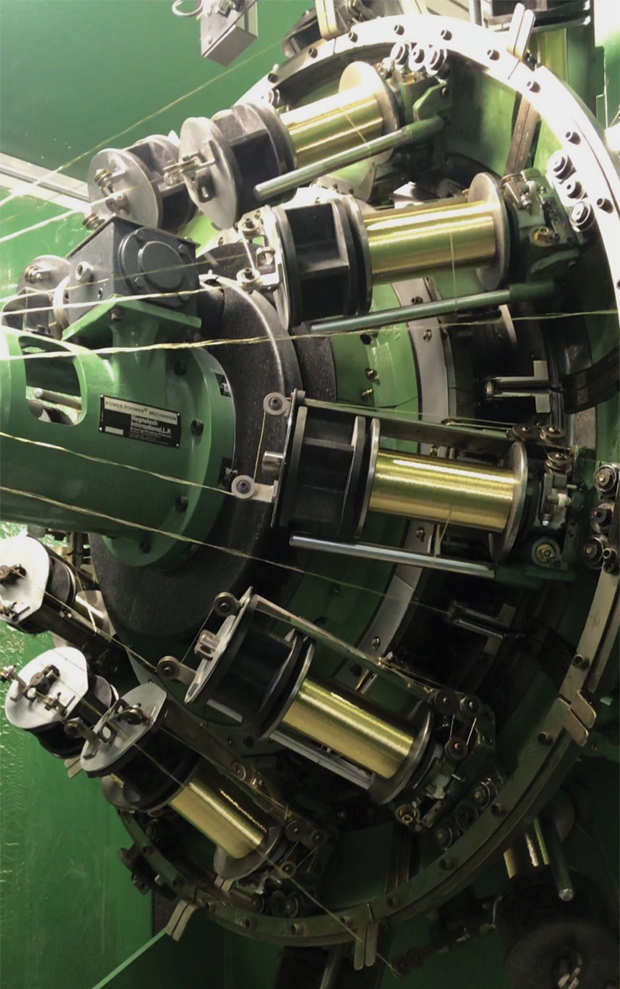

3.采用錠子圓周直線運動設計，提高了錠子轉速，大幅度提高了生產效率；

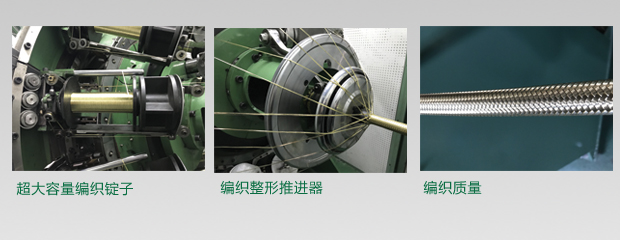

4.特大容線量，節省了鋼絲浪費，減少了換線頻率，提高了工作效率，降低了生產成本；

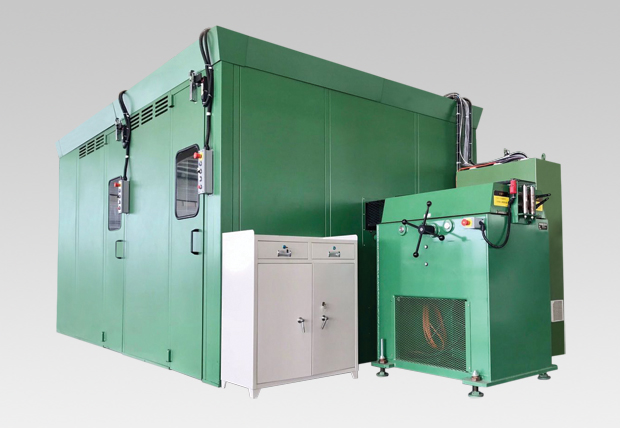

5.全封閉消音結構，保障了操作工人安全生產，優化了工作環境；
6.采用全自動數字化控制，提高了機械精度，降低了工人的操作技能，實現了一人操作多機的工作方式；
7.門控啟停報警功能；
8.斷線自動停車功能；
9.人機界面參數設置；
10.定長編織功能；
11.故障提示功能；
12.三色報警提示。
ZGB系列數控高速直線鋼絲編織機 |
||||||||
產品型號 |
錠子最 大轉速 (r/min) |
編織 節距 (mm) |
最大編織 膠管徑 (mm) |
中心 高度 (mm) |
總功率 (kw) |
編織 角度 |
線軸 容線量 (kg) |
外形尺寸 （長×寬×高） |
ZGB16-2S |
90 |
15-70 |
Φ10 |
1311 |
18 |
54°44' |
11.4 |
6433×2539×2590 |
ZGB20-2S |
80 |
15-75 |
Φ13 |
1311 |
24 |
54°44' |
13.3 |
6433×2539×2590 |
ZGB24-2S |
68 |
15-90 |
Φ25 |
1311 |
24 |
54°44' |
13.3 |
6433×2539×2590 |
ZGB36-2S |
45 |
15-130 |
Φ32 |
1311 |
24 |
54°44' |
13.3 |
6433×3055×2598 |
